Broachlink Noah 3
Noah 3 motherboard
Intel E3845 AES-NI, 4 cores 1.91 GHz (memory upto 8 GB), 3LAN Gigabit, 2 miniPCIe, 1 mSATA, USB 2.0/3.0
Noah 3は、組み込み用に開発された信頼性の高いマザーボードです。
下記のような用途で多く利用されます。
- Industrial environment (router, hardware controller, control panel interface, …)
- Telecom (router, IPBX, VoIP gateway, LTE, WiFi controller, etc.)
- Network (firewall router, aggregator, VPN server, NAS, video surveillance, …)
- Security (VPN server, analyzer, packet inspector, …)
- IoT (gateway, concentrator, on-site controller, on-site analyzer, …)
- Prototyping (proof of concept, Geek hobbyst, …)
- And your equipment, contact us…
製品仕様
プロセッサ
CPU : Intel Atom E3845
Core数 : 4
クロック周波数 : 1.91GHz
L2キャッシュ : 2MB
BIOS : AMI 64Mbits
AES : AES-NI
メモリ
DDR3L 1333MHz (最大8GB)
ソケット : 1 × 204pin SODIMM
ディスプレイ
HDMI
イーサネットポート
1000Base-T × 3 (Intel I211コントローラー)
WatchDogタイマー
Output : System Reset
Internal Watchdog timer: (programmable 1-255s,1-255min, disable)
ストレージ
mSATA: 1 x full size mSATA
SATA: 1 x SATAII (Max. Data Transfer Rate up to 3.0 Gb/s)
Internal I/O
Up to 3 Serial: 1 x RS-232 ,2xTTL (Transfer rate up to 1 Mbit/s)
Ethernet: Up to 3 GbE
HDMI: 1
Reset Button: 2
Power Button: 2 (For system wake)
USB: 4 x USB2.0
GPIO: 24-bit GPIOs
Expansion
MINI_PCIE1 slot has PCIe, SIM and USB signal for (4G/LTE).
MINI_PCIE2 slot has PCIe signal.
mSATA: 1
電源
入力電圧: 12V ±10% only
最小構成時消費電力: 0.5A @ 12V (5.28W)
最大消費電力: 1A @ 12V (12W)
想定利用環境
動作温度 0 ~ 60° C (32 ~ 140° F) (動作湿度: 40° C @ 95% RH non-condensing)
待機時温度 -40° C ~ 85° C and 60° C @ 95% RH non-condensing
寸法・重量
寸法 (L x W): 160 x 152.4 mm (6.3″ x 6.00″)
重量: 0.45 kg (0.99 lb) (with heatsink)
高さ: (with cooler + PCB + Bottom) 33mm
その他
Serial Console
Console Redirection: Default Yes
Defalut Speed: 115200bps
インストール時の注意点
Serial Consoleは、4つあるRJ45ポートの一番右側です。起動後は、緑色LEDが点灯状態となっています。
Serial Console RedirectionはDefaultでYesになっています。このため、起動直後の表示はシリアルコンソールにリダイレクトされて表示されます。ただし、Linux(UbuntsuやDebian)などでは、GRUBまでがリダイレクトされますが、それ以降はHDMI出力のみ表示されます。
Ethernet
3ポートの1000Base-Tポートが具備されています。

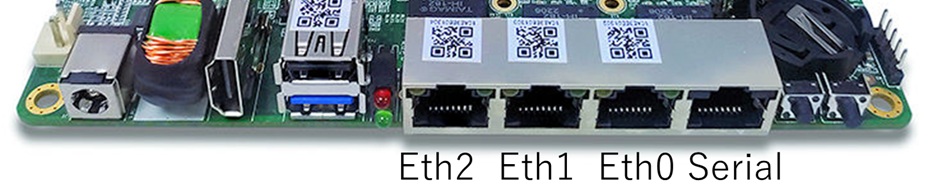

背面には、4ポートのRJ45ポートがありますが、右から、Serial/Etehr0/Ether1/Ether2となります。
Git Hub
検証情報
動作確認済OS
Ubuntu Server 24.04.2 LTS
Debian 12.11.0
